반도체 원리와 8대 공정

| 반도체란 무엇인가

철이나 구리 같은 금속은 전기가 잘 통하는 물질이다. 반대로 종이나 고무 같은 물질은 전기가 거의 통하지 않는다. 이렇게 전기가 통하는 물질을 도체, 통하지 않는 물질을 부도체라고 한다.

이 차이는 전자의 움직임에서 나온다. 금속 같은 도체 내부에는 자유전자가 존재하고, 이 전자들은 물질 안에서 비교적 자유롭게 이동할 수 있다. 전류가 흐른다는 것은 전하를 띤 입자가 이동한다는 의미이기 때문에, 자유전자가 움직일 수 있는 도체는 전기가 잘 흐르게 된다. 반대로 부도체는 자유전자가 거의 없어 전자의 이동이 어렵고, 전기가 흐르지 않는다.



그렇다면 반도체는 어떤 물질일까. 이름만 보면 '반만 전기가 통하는 물질'처럼 보이지만, 실제로는 전기가 통하지 않는 물질을 인위적으로 조작해서 필요할 때 전기가 흐르도록 만든 물질이다.







| 반도체는 어떻게 동작할까

전기가 필요하다면 그냥 도체를 사용하면 될 것 같지만, 반도체를 사용하는 이유는 전류를 원하는 방식으로 제어할 수 있기 때문이다.

모든 물질은 원자로 이루어져 있고, 원자는 원자핵과 전자로 구성된다. 그중에서도 가장 바깥쪽에 있는 전자를 최외각 전자라고 한다. 이 최외각 전자가 2개 또는 8개일 때 원자는 안정적인 상태를 유지한다. 반도체에서 가장 많이 사용되는 실리콘은 최외각 전자가 4개다. 그래서 주변의 다른 실리콘 원자들과 전자를 공유하면서 안정적인 구조를 만든다. 이 상태에서는 자유롭게 움직일 수 있는 전자가 없어 전기가 잘 흐르지 않는다.



N형 반도체와 P형 반도체 원리



이 실리콘에 전기가 흐르게 만들기 위해서는 움직일 수 있는 전자를 인위적으로 만들어줘야 한다. 방법은 전자를 추가로 넣거나, 반대로 전자를 하나 빼는 것이다.

먼저 전자를 하나 더 많은 원소를 넣으면, 결합 이후에 전자가 하나 남게 되고 이 전자는 자유롭게 이동할 수 있다. 이렇게 전자가 많은 구조를 N형 반도체라고 한다.

반대로 전자가 하나 부족한 원소를 넣으면 전자가 비어 있는 자리가 생기는데, 이를 전공이라고 한다. 전공은 실제 입자는 아니지만, 전자가 이동하면서 마치 양전하가 움직이는 것처럼 작용한다. 이런 구조를 P형 반도체라고 한다.

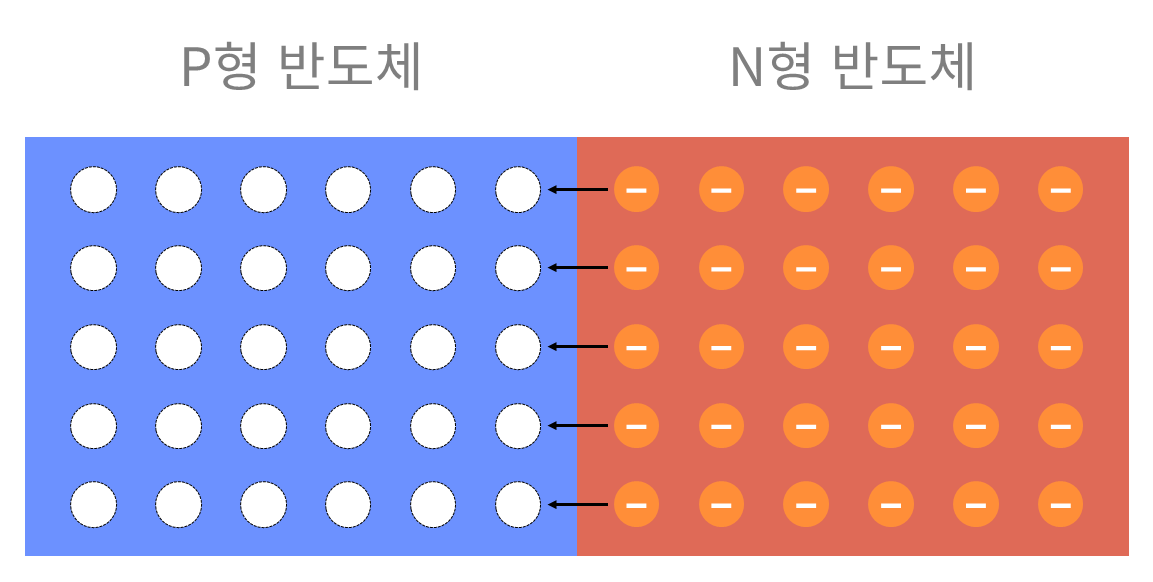

PN 접합 다이오드

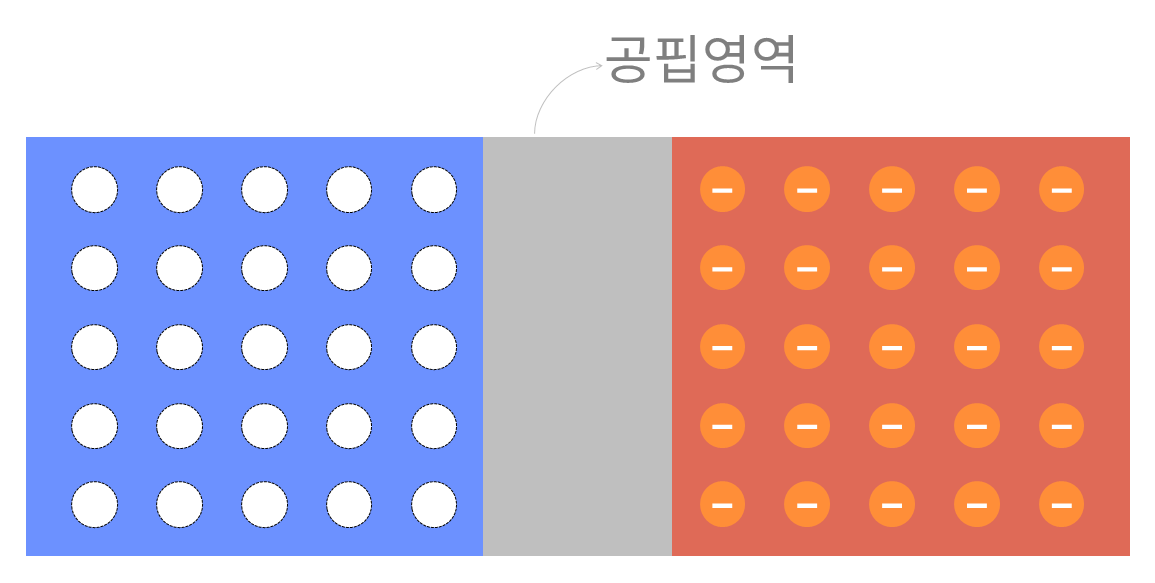

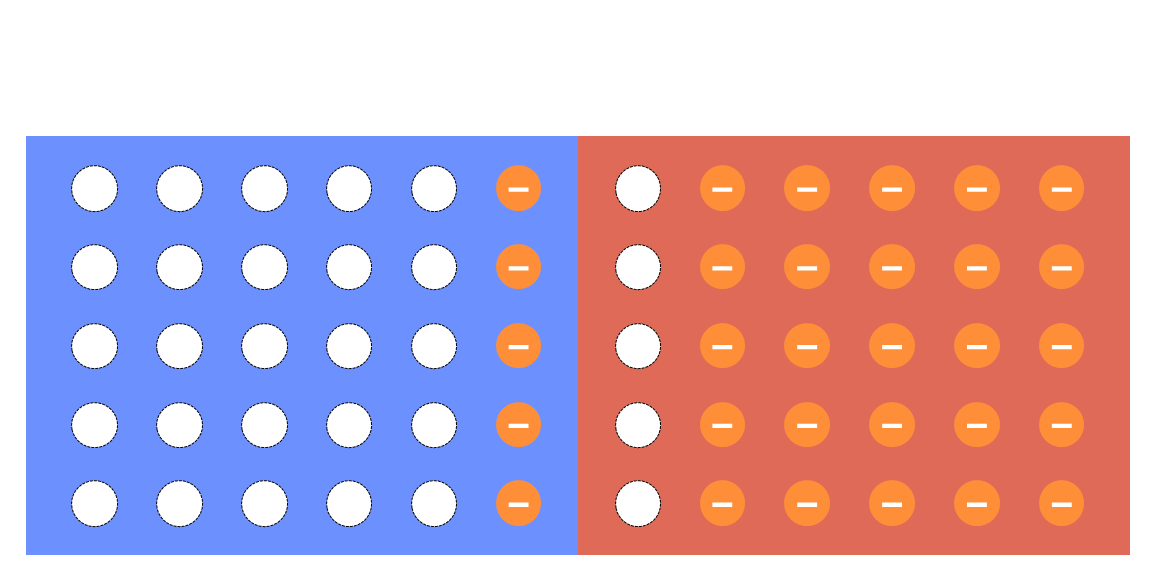

이렇게 만들어진 N형 반도체와 P형 반도체를 붙이면 접합면에서 전자와 전공이 서로를 채우게 된다. 이 과정에서 전하를 운반할 수 있는 입자가 사라진 영역이 생기는데, 이를 공핍 영역이라고 한다. 이 영역에서는 전류가 흐르지 않는다. 하지만 여기에 전압을 가하면 상황이 달라진다. 특정 방향으로 전압을 걸어주면 전자들이 다시 이동할 수 있게 되면서 전류가 흐르게 된다. 반대로 전압 방향을 바꾸면 공핍 영역이 더 넓어지면서 전류가 흐르지 않게 된다.

이처럼 전류를 한 방향으로만 흐르게 하는 구조를 다이오드라고 한다. 다이오드는 교류를 직류로 바꿀 때 사용되며, 우리가 사용하는 스마트폰 충전기에도 들어가는 중요한 소자다.







| 트랜지스터와 MOSFET

다이오드는 전류를 한 방향으로만 흐르게 만드는 역할을 했다면, 트랜지스터는 한 단계 더 나아가 전류를 흐르게 할지 말지 제어하는 스위치 역할을 한다.



트랜지스터 기본 구조

트랜지스터는 기본적으로 PN 접합을 확장한 구조다. 특정 조건에서는 전류가 흐르고, 조건이 바뀌면 전류가 흐르지 않도록 만들 수 있다. 예를 들어 전압을 높여주면 전자들이 더 강하게 이동하면서 원래는 흐르지 않던 영역까지 전류가 흐르게 되고, 반대로 조건이 맞지 않으면 전류는 차단된다. 이렇게 전압에 따라 전류의 흐름을 켜고 끌 수 있는 기능을 스위치 작용이라고 한다. 이 스위치 기능이 중요한 이유는, 우리가 사용하는 모든 전자기기가 결국 0과 1로 이루어진 신호를 기반으로 동작하기 때문이다. 트랜지스터는 전류가 흐르는 상태와 흐르지 않는 상태를 만들어내면서 이러한 디지털 신호를 구현하는 핵심 역할을 한다.

실제로 반도체 칩 안에는 이런 트랜지스터가 수십억 개 이상 들어가 있다. 하지만 단순한 구조로는 이렇게 높은 집적도를 구현하기 어렵기 때문에, 실제 반도체에서는 MOSFET이라는 형태가 주로 사용된다.

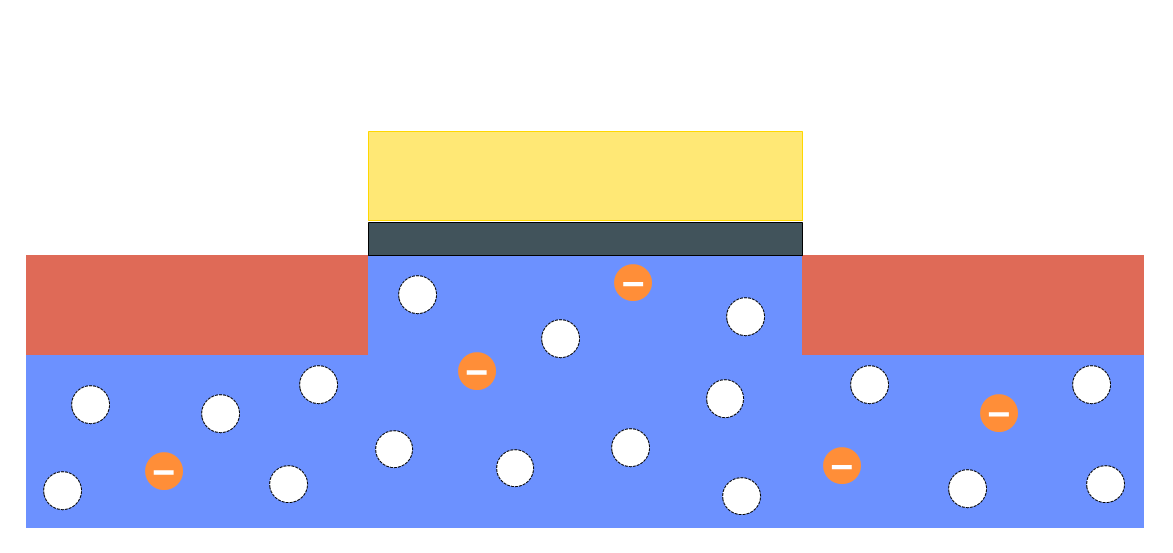

MOSFET 구조

MOSFET은 금속, 산화막, 반도체로 이루어진 구조를 가지며, 위쪽에는 전압을 걸어주는 게이트가 있고 그 아래에는 전기가 통하지 않는 절연층이 존재한다. 그리고 그 아래 반도체 영역에는 전류가 흐를 수 있는 통로가 형성된다.

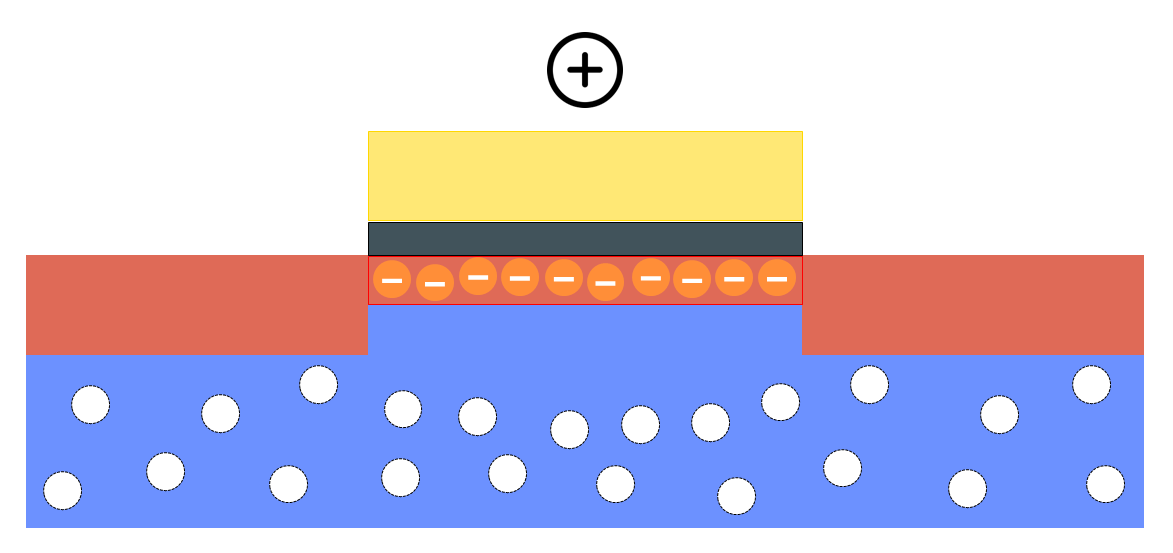

n-MOSFET 원리

이 구조의 핵심은 게이트에 가하는 전압이다. P형 반도체 위에 플러스 전압을 가하면 내부에 있던 전자들이 절연층 아래로 끌려와 모이게 된다. 그러면 원래는 전자가 부족했던 영역이 전자가 많은 상태로 바뀌고, 전자가 이동할 수 있는 길이 만들어지면서 전류가 흐르게 된다. 이처럼 전자가 이동하면서 전류가 흐르는 구조를 n-MOSFET이라고 한다.

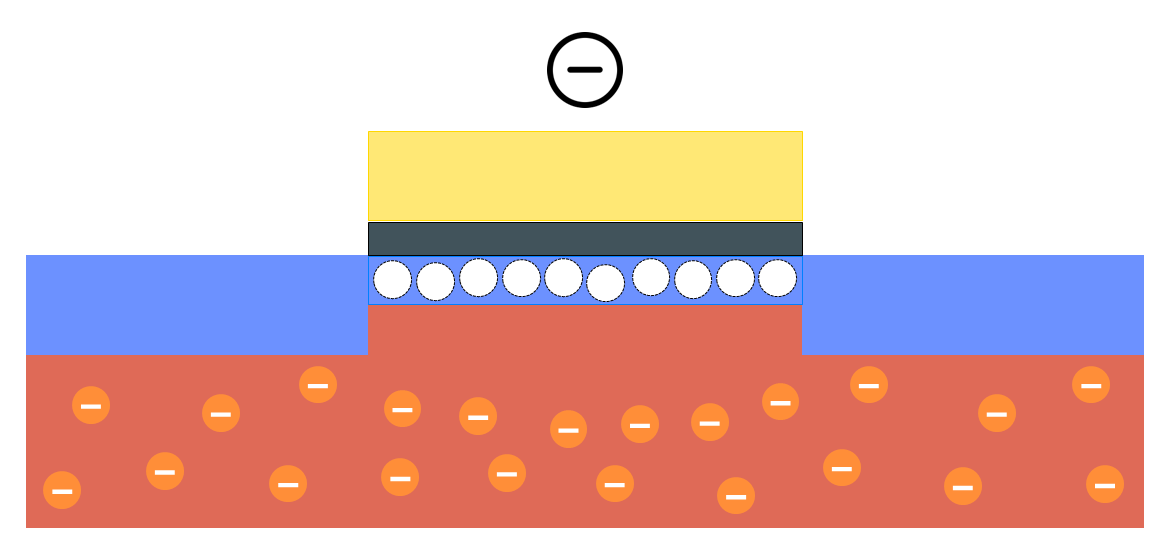

p-MOSFET 원리

이번에는 반대로 생각해보면, 음의 전압을 가했을 때 전자들이 밀려나고 전자가 부족한 자리인 전공이 모이게 되는 경우가 있다. 이렇게 전공이 이동할 수 있는 길이 만들어지면 전류가 흐르게 된다. 이처럼 전공이 이동하면서 전류가 흐르는 구조를 p-MOSFET이라고 한다.



게이트에 전압을 가하지 않으면 전자들이 모이지 못해 이 경로가 만들어지지 않고 전류도 흐르지 않는다. 즉, 게이트 전압 하나로 전류의 흐름을 만들었다가 끊을 수 있는 것이다.

이처럼 MOSFET은 전압의 크기와 방향에 따라 전자나 전공이 이동할 수 있는 채널을 형성하게 되며, 이를 통해 전류의 흐름을 정밀하게 제어할 수 있다. 결국 이 스위치 동작이 모여서 0과 1을 만들고, 복잡한 연산까지 가능하게 된다. 또한 최근에는 전류 누설을 줄이고 성능을 높이기 위해 구조가 계속 발전하고 있으며, 대표적으로 FinFET과 같은 형태가 널리 사용되고 있다.







| 반도체 8대 공정

웨이퍼 제조

반도체 공정은 하나의 실리콘 기판 위에 여러 층을 쌓아가며 구조를 만들어가는 과정이다. 그 시작이 되는 것이 바로 웨이퍼다. 웨이퍼는 반도체 소자가 만들어지는 기본 바탕으로, 매우 순도가 높은 실리콘으로 만들어진 얇은 원판 형태의 기판이다. 이 위에 이후 공정을 통해 MOSFET과 같은 소자들이 형성된다.



먼저 원재료는 우리가 흔히 볼 수 있는 모래에서 시작된다. 모래에 포함된 실리콘을 약 1800도 이상의 고온에서 녹인 뒤, 불순물을 제거하는 정제 과정을 거쳐 고순도의 실리콘을 얻는다.
이후 이 실리콘에 특정 원소를 소량 첨가해 전기적 특성을 조절하는데, 예를 들어 전자가 하나 부족한 붕소를 넣으면 전자가 부족한 상태가 만들어진다. 이렇게 전공이 많은 상태의 반도체를 만들 수 있는데, 이후 공정의 기반이 되는 p형 기판이 이 단계에서 형성된다.
그 다음에는 단결정 구조를 만들기 위해 ‘시드(seed)’라고 하는 기준 결정을 사용한다. 액체 상태의 실리콘에 이 시드를 접촉시키면, 접촉한 부분부터 동일한 원자 배열을 유지하면서 실리콘이 굳기 시작한다. 이를 천천히 끌어올리면서 회전시키면, 하나의 방향으로 정렬된 단결정 실리콘 기둥이 만들어진다.
이렇게 만들어진 실리콘 덩어리는 원통 형태를 가지게 되는데, 이를 다이아몬드 와이어를 이용해 얇게 잘라 원판 형태로 만든 것이 바로 웨이퍼다.
잘라낸 직후의 표면은 울퉁불퉁하기 때문에, 이후 연마 공정을 통해 표면을 매우 평평하게 만든다. 반도체는 미세한 구조를 층층이 쌓아야 하기 때문에, 이 평탄한 표면은 이후 공정의 정밀도를 결정짓는 중요한 요소가 된다.

이렇게 완성된 웨이퍼는 이후 산화, 포토, 식각, 이온 주입 등의 공정을 거치면서 점점 복잡한 반도체 구조로 발전하게 된다. 즉, 웨이퍼 제조는 단순히 기판을 만드는 단계가 아니라, 이후 모든 공정의 출발점이 되는 핵심 단계라고 볼 수 있다.

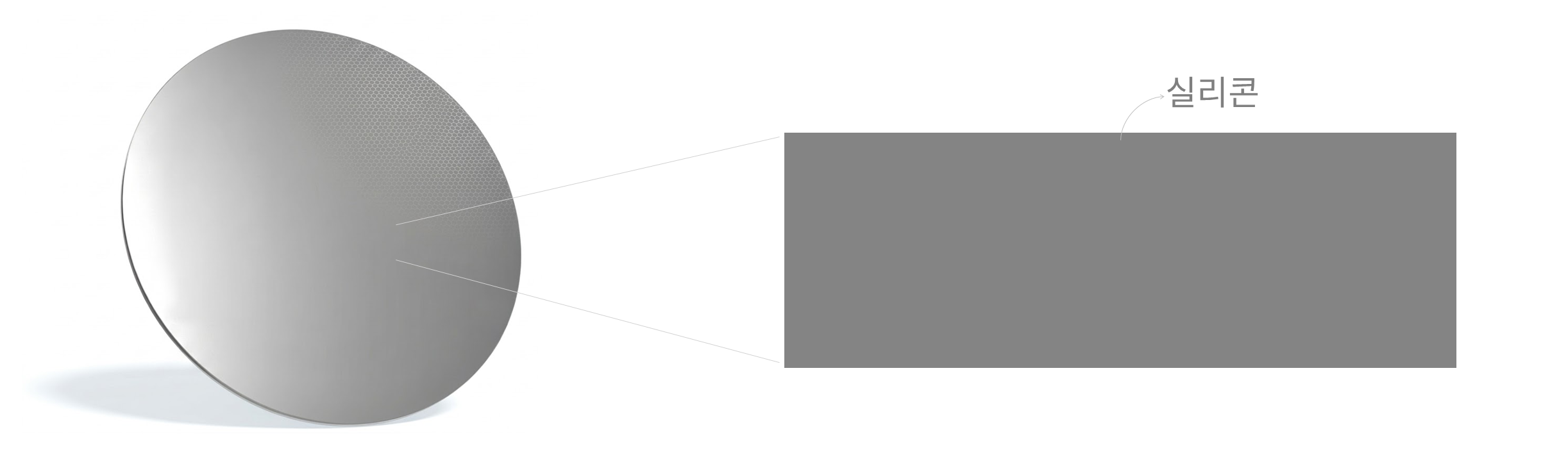

웨이퍼





산화 공정

웨이퍼가 준비되면, 그 위에 가장 먼저 얇은 막을 형성하는 작업이 진행된다. 이 과정이 바로 산화 공정이다.

산화 공정은 실리콘 웨이퍼 표면에 산소를 반응시켜 이산화규소(SiO₂), 즉 산화막을 형성하는 단계다. 보통 약 1000도 내외의 고온에서 산소를 주입하면, 산소 원자가 웨이퍼 내부로 침투하면서 실리콘과 결합하고, 그 결과 표면에 균일한 산화막이 만들어진다.

이 산화막은 이후 공정에서 매우 중요한 역할을 한다. 대표적으로는 불필요한 영역에 불순물이 들어가는 것을 막아주는 보호막 역할을 한다. 예를 들어 이후 이온 주입 공정에서 특정 부분만 n형으로 바꿔야 할 때, 산화막이 덮여 있는 영역에는 이온이 침투하지 못하도록 막아주는 역할을 한다. 또한 산화막은 MOSFET 구조에서도 중요한 요소로 사용된다. 게이트 아래에 위치하는 절연층 역시 이러한 산화막으로 형성되는데, 전기는 통하지 않으면서도 전기장의 영향을 전달할 수 있기 때문에 전류를 제어하는 데 핵심적인 역할을 한다.

산화 공정







포토 공정

산화 공정을 통해 웨이퍼 위에 산화막이 형성되었다면, 이제는 이 위에 원하는 회로 패턴을 그리는 과정이 필요하다. 이 역할을 하는 것이 바로 포토 공정이다.

포토 공정은 빛을 이용해 웨이퍼 위에 회로의 밑그림을 그리는 단계다. 먼저 웨이퍼 표면에 감광액을 얇게 도포한 뒤, 웨이퍼를 회전시켜 균일한 두께의 감광층을 만든다. 이후 열처리를 통해 감광층을 단단하게 고정시킨다.
그 다음에는 포토마스크를 이용해 빛을 쏘는 노광 과정이 진행된다. 포토마스크에는 회로 패턴이 미리 그려져 있으며, 빛이 통과하는 부분과 차단되는 부분이 구분되어 있다. 이 상태에서 빛을 비추면, 감광층 중 일부만 빛에 반응하게 된다.
노광이 끝난 뒤에는 현상 공정을 통해 빛에 노출된 부분의 감광층을 제거한다. 그러면 웨이퍼 위에는 회로 모양대로 감광층이 남게 되고, 이 패턴이 이후 공정의 기준이 된다.

포토 공정







식각(에칭) 공정

포토 공정을 통해 웨이퍼 위에 회로 패턴이 형성되었다면, 이제는 이 패턴을 기준으로 실제 구조를 만들어야 한다. 이때 불필요한 부분을 제거하는 과정이 바로 식각, 즉 에칭 공정이다.

에칭 공정은 감광층이 덮여 있지 않은 부분만 선택적으로 깎아내는 단계다. 포토 공정에서 남겨진 감광층은 일종의 보호막 역할을 하기 때문에, 이 부분은 그대로 유지되고 노출된 영역만 제거된다.
이 과정을 통해 웨이퍼 위에는 원하는 형태의 구조가 남게 되고, 이후 공정에서 필요한 공간이 확보된다. 예를 들어 MOSFET이 형성될 영역에서는 산화막 일부를 제거해 특정 부분만 드러나도록 만든다.

에칭 방식은 크게 두 가지로 나눌 수 있다.
습식 식각은 액체 화학 용액을 이용하는 방식이다. 웨이퍼를 특정 용액에 담그면 화학 반응에 의해 물질이 녹으면서 제거된다. 구조가 단순하고 공정이 비교적 쉬운 장점이 있지만, 모든 방향으로 동일하게 깎이는 특성이 있어 미세한 회로를 정밀하게 만들기에는 한계가 있다.
건식 식각은 기체를 플라즈마 상태로 만들어 사용하는 방식이다. 이 과정에서는 두 가지 작용이 동시에 일어난다. 하나는 화학 반응을 통해 물질을 기체 형태로 만들어 제거하는 것이고, 다른 하나는 이온들이 전기장에 의해 가속되어 표면을 직접 충돌하면서 물리적으로 깎아내는 것이다. 이러한 특성 덕분에 원하는 방향으로 정밀하게 식각할 수 있어, 미세 공정에서는 건식 식각이 주로 사용된다.

식각 공정





증착 및 이온주입 공정

식각 공정을 통해 필요한 영역의 산화막이 제거되면, 이제는 트랜지스터 구조를 만들기 위해 새로운 물질을 쌓고 반도체의 성질을 변화시키는 단계로 넘어간다. 이 과정이 바로 증착 및 이온 주입 공정이다.

먼저 증착 공정은 웨이퍼 위에 새로운 박막을 형성하는 과정이다. 식각을 통해 드러난 영역 위에 절연층이나 전극으로 사용할 물질을 다시 쌓아 올리는 단계라고 보면 된다. 예를 들어 MOSFET을 만들기 위해서는 게이트 아래에 매우 얇은 절연층이 필요하고, 그 위에는 전압을 전달할 수 있는 게이트 전극이 형성되어야 한다. 이러한 구조를 만들기 위해 산소를 이용해 다시 얇은 산화막을 형성하고, 그 위에 실리콘과 같은 물질을 증착하여 게이트로 사용할 층을 만든다. 증착은 단순히 물질을 올리는 것이 아니라, 기체 상태의 재료를 반응시켜 웨이퍼 표면에 얇고 균일한 막을 형성하는 방식으로 이루어진다. 이렇게 형성된 막은 이후 포토와 식각 공정을 통해 필요한 부분만 남기고 제거되면서 원하는 구조로 가공된다.

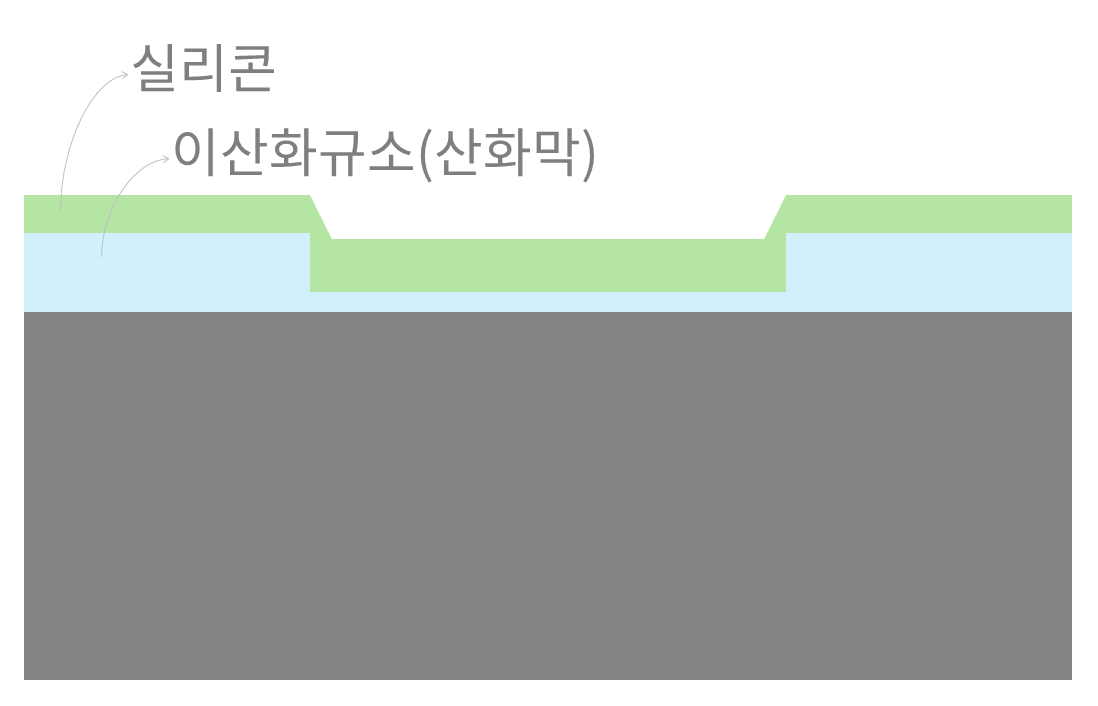

증착 공정

이처럼 증착을 통해 기본적인 구조가 준비되면, 다음으로 이온주입 공정을 통해 반도체의 전기적 특성을 결정하게 된다. 이 공정에서는 특정 영역에 불순물을 주입하여 전류가 흐를 수 있는 통로를 형성한다. 이온 주입은 불순물을 이온 상태로 만든 뒤 전기장을 이용해 웨이퍼 내부로 가속시켜 주입하는 방식으로 이루어진다. 이때 산화막은 이온이 들어갈 수 있는 영역을 제한하는 마스크 역할을 하여, 원하는 위치에만 선택적으로 주입이 이루어지도록 한다. 주입된 이온들은 이후 열처리를 통해 실리콘 격자 안에 안정적으로 자리 잡게 된다.
그 결과, p형 기판 위에서 게이트를 기준으로 양옆에는 n형 영역이 형성되고, 가운데는 게이트에 의해 제어되는 n-MOSFET 구조가 완성된다.

이온주입 공정







금속배선 공정

증착과 이온 주입 공정을 통해 트랜지스터의 기본 구조가 완성되었다면, 이제는 각각의 소자를 서로 연결해 실제로 동작할 수 있도록 만들어야 한다. 이 과정을 담당하는 것이 바로 금속배선 공정이다.

먼저 웨이퍼 위에는 절연층을 형성해 소자들 사이가 서로 간섭하지 않도록 만든다. 이후 포토 공정과 식각 공정을 통해 금속이 들어갈 위치에 미세한 구멍을 뚫어준다. 이 구멍은 아래에 있는 트랜지스터와 위쪽 배선을 연결하는 통로 역할을 한다.
그 다음, 이 공간을 금속으로 채워 전기적인 연결을 형성한다. 일반적으로는 구리를 사용하며, 전기 전도성이 높고 신호 전달이 빠르다는 장점이 있다. 다만 구리는 실리콘 내부로 쉽게 확산되는 특성이 있기 때문에, 이를 방지하기 위해 확산 방지막을 먼저 형성한 뒤 금속을 채워 넣는다. 금속은 전기적인 방법을 이용해 채워지며, 이후 표면에 남아 있는 불필요한 금속은 평탄화 공정을 통해 제거된다. 이 과정을 거치면 웨이퍼 표면이 다시 평평해지고, 다음 배선 층을 형성할 수 있는 상태가 된다.

금속배선 공정



이러한 금속 배선 공정은 한 번으로 끝나지 않고 여러 층에 걸쳐 반복된다. 위로 갈수록 더 복잡한 배선 구조가 형성되며, 이를 통해 수많은 트랜지스터들이 서로 연결되어 하나의 회로를 이루게 된다.

다층 적층 구조







테스트 공정

금속 배선 공정까지 완료되면, 웨이퍼 위에는 수많은 반도체 칩이 만들어진 상태가 된다. 하지만 이 단계에서 바로 제품으로 사용되는 것은 아니다. 공정 중에는 미세한 결함이나 불량이 발생할 수 있기 때문에, 각 칩이 정상적으로 동작하는지 확인하는 과정이 반드시 필요하다. 이 과정이 바로 테스트 공정이다.

테스트 공정은 웨이퍼 상태에서 먼저 진행된다. 이를 흔히 웨이퍼 테스트(Wafer Test)라고 하며, 탐침(프로브)을 이용해 각각의 칩에 직접 전기 신호를 넣고 응답을 측정하는 방식으로 이루어진다. 이 과정을 통해 전류가 정상적으로 흐르는지, 트랜지스터가 의도한 대로 스위칭 동작을 하는지, 논리 회로가 정확한 값을 출력하는지를 확인한다. 이때 기준에 맞지 않는 칩은 불량으로 판별되어 표시되며, 이후 공정에서 제외된다. 이렇게 미리 불량을 걸러내는 이유는, 이후 패키징 단계까지 진행하는 비용을 줄이기 위해서다.
웨이퍼 테스트가 끝나면, 웨이퍼를 개별 칩 단위로 잘라내는 다이싱(Dicing) 공정으로 넘어간다. 이후 각 칩은 패키지에 탑재된 뒤, 한 번 더 최종 테스트를 거치게 된다.
이 최종 테스트에서는 실제 사용 환경과 유사한 조건에서 동작을 검증한다. 예를 들어 온도 변화, 전압 변화, 장시간 동작 등의 조건을 주어도 정상적으로 작동하는지를 확인한다. 이를 통해 초기 불량뿐만 아니라 잠재적인 결함까지 걸러낼 수 있다.







패키징 공정

테스트 공정을 통과한 칩은 이제 실제 제품으로 사용되기 위한 마지막 단계인 패키징 공정으로 넘어간다. 이 단계에서는 웨이퍼에서 잘라낸 개별 칩(다이)을 외부 환경으로부터 보호하고, 전기적으로 연결 가능한 형태로 만드는 작업이 이루어진다.

먼저 웨이퍼에서 분리된 칩은 기판(Substrate) 위에 올려진다. 이 기판은 칩과 외부 회로를 연결해주는 역할을 하며, 전기 신호가 전달될 수 있는 통로를 제공한다. 이후 칩과 기판 사이를 가느다란 금속선으로 연결하는데, 이를 와이어 본딩(Wire Bonding)이라고 한다. 최근에는 더 높은 집적도와 성능을 위해 칩을 뒤집어 직접 연결하는 플립칩(Flip-Chip) 방식도 많이 사용된다.
이렇게 전기적 연결이 완료되면, 칩을 외부 충격이나 습기, 열 등으로부터 보호하기 위해 봉지(Encapsulation) 과정을 거친다. 일반적으로는 수지(몰딩 컴파운드)로 칩을 감싸는 방식이 사용되며, 이를 통해 기계적 안정성과 내구성을 확보할 수 있다.

패키징 공정에서는 단순히 보호 역할만 하는 것이 아니라, 열을 효과적으로 방출하는 구조를 설계하는 것도 매우 중요하다. 반도체는 동작하면서 열이 발생하기 때문에, 이를 제대로 관리하지 않으면 성능 저하나 고장의 원인이 될 수 있다.

패키징이 완료된 반도체는 마지막으로 최종 검사 과정을 거친 뒤, CPU, 메모리, 스마트폰 AP 등 다양한 전자기기에 탑재된다.
